О настроенном выхлопе
Про выпуск меня спрашивают чаще, чем про распредвалы, головки и коленвалы. Почти каждый вопрос сводится к одному: сколько лошадиных сил прибавится. Разберу, откуда берётся эта прибавка и почему выпускная система вообще влияет на мотор.
Я механик SUV-and-TRUCK. Вопросы про выпуск звучат по-разному. Один просит применить формулу резонатора Гельмгольца к впуску с четырьмя дросселями. Другому друг подарил «паук» со спортивного Volkswagen Golf, и он хочет знать прибавку в лошадиных силах. Третий собирает мотор и выбирает глушитель «на мощность». Четвёртый хочет поставить резонатор вместо катализатора. Ответ во всех случаях начинается с одного и того же.
Откуда берётся мощность
Мощность равна вращающему моменту, умноженному на обороты коленвала. Значит, мощность зависит от оборотов.
Представьте условный двигатель, который отдаёт одинаковый момент на любых оборотах. Его мощность растёт с оборотами по прямой. У настоящего четырёхтактного многоцилиндрового мотора момент сначала растёт с оборотами до максимума, а потом падает. Кривая мощности ведёт себя похоже.
Момент определяется коэффициентом наполнения цилиндра. Возьмём очень медленное вращение, при котором давление во впускном коллекторе и в цилиндре успевает выровняться. В верхней мертвой точке давление в камере сгорания равно атмосферному. Поршень идёт вниз и забирает свежей смеси ровно на объём цилиндра. Коэффициент наполнения равен единице.
Если закрыть впускной клапан на 80% хода поршня, цилиндр наполнится на 80% и коэффициент будет 0,8. Если поднять давление во впускном коллекторе на 20% выше атмосферного, цилиндр получит 120% заряда по массе и коэффициент будет 1,2.
Главное здесь такое. Кривая момента точно повторяет кривую коэффициента наполнения. Где наполнение выше, там во столько же раз выше и момент. Поправка одна: внутренние потери двигателя растут с оборотами.
На зависимость наполнения от оборотов влияют фазы газораспределения. Чем шире фазы и чем раньше они сдвинуты относительно коленвала, тем выше обороты максимального момента. Сам максимум при этом получается немного ниже, чем с узкими фазами.
Для выпуска важнее всего фаза перекрытия. На высоких оборотах сказывается инерция газов. Чтобы цилиндр лучше наполнялся, выпускной клапан закрывают немного позже верхней мертвой точки, а впускной открывают намного раньше неё. Около верхней мертвой точки оба клапана открыты, объём над поршнем минимальный, и впускной коллектор через камеру сгорания соединён с выпускным. В этот момент выпуск сильнее всего влияет на работу мотора.
Что происходит в выпускной системе
В выпуске идут три процесса. Газы текут по трубам и встречают сопротивление. Глушитель гасит звуковые волны. По газу в трубах бегут ударные волны. Каждый процесс я оцениваю по одному признаку: как он влияет на наполнение цилиндра.
Нас интересует давление в коллекторе у выпускного клапана. Чем оно ниже, лучше всего ниже атмосферного, тем больше перепад от впускного коллектора к выпускному и тем больший заряд получит цилиндр на впуске.
Сопротивление труб
Выпускная труба отводит газы за пределы кузова и не должна заметно мешать потоку. Допустим, соседи пошутили и засунули в трубу картошку. Давление в трубе не успевает падать, и к открытию выпускного клапана оно мешает очистить цилиндр. В цилиндре остаётся много отработавших газов, свежей смеси входит меньше, и момент падает.
В серийной машине размеры труб и глушителей подобраны под количество газов, которое мотор выдаёт за единицу времени. Когда мотор дорабатывают, увеличивают рабочий объём или поднимают момент на высоких оборотах, расход газов через выпуск растёт. Тогда стоит проверить, не стал ли серийный выпуск слишком тесным. Дальше определённого размера увеличивать сечение бессмысленно, лучше не станет. Здесь можно только не потерять мощность, выиграть её на сечении труб нельзя.
Из практики: мотору 1600 куб. см с хорошим моментом до 8000 об/мин хватает трубы диаметром 52 мм.
Глушитель
Любой глушитель сопротивляется потоку, поэтому с точки зрения мощности лучший глушитель тот, которого нет. На дорожной машине так ездить нельзя. Шум ограничивают и на дорогах, и в автоспорте. В большинстве спортивных классов предел шума выпуска 100 дБ. Это мягкое требование, но без глушителя ни одна машина в него не уложится и к соревнованиям не попадёт. Поэтому глушитель всегда выбирают как компромисс между тем, насколько он гасит звук, и тем, насколько он мешает потоку.
Звук несёт энергию. Глушитель переводит энергию колебаний в тепло. По принципу работы глушители делятся на четыре вида.
- Ограничитель. В корпусе труба резко сужается, а сразу за сужением стоит большой объём. Сужение работает как акустическое сопротивление, объём сглаживает колебания, энергия уходит в нагрев газа. Чем меньше отверстие, тем лучше гасится звук и тем сильнее сопротивление потоку. Как основной глушитель он плох, как предварительный встречается часто.
- Отражатель. Внутри корпуса стоит много перегородок, от которых отражается звук. При каждом отражении часть энергии уходит в нагрев перегородки. Лабиринт из таких перегородок гасит почти весь звук. Так устроены пистолетные глушители. Газ в лабиринте тоже меняет направление, поэтому сопротивление остаётся. Такую схему чаще всего ставят в задние глушители серийных систем.
- Резонатор. Рядом с трубой расположены замкнутые полости, которые соединены с ней отверстиями. Часто в одном корпусе две полости разного объёма с глухой перегородкой между ними. Каждое отверстие вместе со своей полостью гасит свою частоту за счёт трения газа в отверстии. Резонатор при малых размерах хорошо гасит низкие частоты и обычно стоит первым в системе. Сечение трубы он не уменьшает, поэтому потоку почти не мешает.
- Поглотитель. Звук уходит в пористый материал, например в стекловату. Волокна колеблются, трутся друг о друга, и звук превращается в тепло. Такой глушитель можно сделать прямым, без сужений: перфорированная труба в слое набивки. Сопротивление у него минимальное, но и шум он гасит хуже всех.
Серийные системы обычно сочетают все четыре принципа, глушителей в них два и больше.
У самодельных глушителей есть частая проблема: всё сделано вроде бы правильно, а шумит. Если у стенок внутри корпуса нет поглощающего материала, звук излучают сами стенки. Поэтому у некоторых глушителей корпус снаружи обложен асбестом и закрыт вторым листом. Обкладка ограничивает излучение через стенки и не даёт нагревать соседние детали. Так делают на ограничителях и отражателях.
Часто на тюнинге просят только «благородный» звук. Если задача ограничена тембром, она намного проще. Для неё лучше подходит поглотитель. Объём корпуса, количество и вид набивки определяют, какие частоты он гасит сильнее. Почти любая мягкая набивка сильнее гасит высокие частоты, и звук становится бархатным. Резонаторы гасят низкие частоты. Меняя размеры, набивку и набор элементов, тембр можно подобрать.
Как настройка выпуска даёт мощность
Это самый популярный и самый сложный вопрос. Наполнение, момент и мощность зависят от перепада давления между впускным и выпускным коллектором в фазе продувки. Выпуск можно построить так, чтобы ударные волны отражались от элементов системы и возвращались к выпускному клапану скачком давления или разрежения.
Откуда в трубе разрежение, если мы туда только выталкиваем газ? Газ инерционен, и за скачком давления всегда идёт фронт разрежения. Он нам и нужен, в нужном месте и в нужное время. Место известно: выпускной клапан. Со временем сложнее. Фронт действует очень коротко, а время, когда открыт выпускной клапан, сильно зависит от оборотов.
Фазу выпуска стоит разделить на две части. Сразу после открытия клапана перепад давления большой, и газы сами вылетают из цилиндра после рабочего хода. Волна разрежения в этот момент на очистку почти не влияет. В конце выпуска давление в цилиндре уже близко к атмосферному, поршень у верхней мертвой точки, объём над ним минимальный, впускной клапан приоткрыт. Это фаза перекрытия. Если фронт разрежения придёт к выпускному клапану сейчас, он за короткое время продует маленький объём камеры сгорания. Разрежение поможет разогнать смесь во впускном канале, и наполнение заметно вырастет.
Если выпускной клапан закроется в момент самого глубокого разрежения, когда отработавшие газы уже вышли, цилиндр на впуске получит больший заряд, чем при очистке до атмосферного давления. Эффект похож на работу компрессора на впуске. Для цилиндра не важно, чем создан перепад давления: нагнетанием со стороны впуска или разрежением со стороны выпуска.
Первое условие: широкое перекрытие
Важна не ширина фазы перекрытия в градусах, а время, когда оба клапана открыты. При той же фазе это время с ростом оборотов сокращается. Поэтому чем выше обороты настройки, тем шире нужна фаза. На практике перекрытие меньше 70 градусов заметного эффекта не даёт. Для систем, настроенных на 6000 об/мин, обычно берут 80–90 градусов.
Второе условие: вернуть волну к клапану
Ударная волна идёт по трубе со скоростью звука. Чтобы на 6000 об/мин вернуть её к клапану того же цилиндра, отражатель надо поставить примерно в 3,3 м от клапана. За два оборота коленвала волна проходит 6,6 м, до отражателя и обратно.
Отражатель здесь это резкое многократное увеличение сечения трубы. Лучший вариант это открытый срез трубы в атмосферу. Отражать волну может и сужение: конус, сопло Лаваля, в самом грубом виде шайба. Сужения я здесь не рассматриваю. Получается, что выпуск четырёхцилиндрового мотора, настроенный на 6000 об/мин, это четыре прямые трубы по 3,3 м от каждого выпускного окна.
Под Volkswagen Golf длиной 4 м или Audi A6 длиной 4,8 м такая система не поместится. Глушитель всё равно нужен, а значит, концы четырёх труб придётся завести в большую банку, которая по акустике близка к открытой атмосфере, и уже из неё вывести трубу с глушителем. Для автомобиля это не годится. Зато так делают на двухтактных четырёхцилиндровых мотоциклах для кольцевых гонок. Двухтактный мотор крутится выше 12 000 об/мин, и трубы укорачиваются больше чем в четыре раза, примерно до 0,7 м.
В автомобиле выпуск можно сократить, если волну использует следующий по порядку работы цилиндр. Его фаза выпуска наступает через 240 градусов поворота коленвала у трёхцилиндрового мотора, через 180 у четырёхцилиндрового, через 120 у шестицилиндрового и через 90 у восьмицилиндрового. Длина трубы от выпускного окна сокращается в той же пропорции. У четырёхцилиндрового мотора она становится в четыре раза короче, примерно 0,82 м.
«Паук» 4-1
Это самое известное решение. Четыре первичные трубы отходят от цилиндров, плавно изгибаются и сходятся под небольшим углом в одну вторичную трубу. Сечение вторичной трубы в два-три раза больше сечения одной первичной. Длина от клапанов до места соединения для 6000 об/мин около 820 мм.
Фронт разрежения за ударной волной доходит до места соединения и уходит обратно в три другие трубы. В следующем по порядку работы цилиндре он попадает на фазу выпуска и делает свою работу.
Длина вторичной трубы тоже важна. Если вторичная труба открыта в атмосферу, по ней навстречу импульсам от мотора идут импульсы атмосферного давления. Длину вторичной трубы подбирают так, чтобы в месте соединения импульс разрежения не встречался с обратным импульсом давления. На практике вторичная труба немного отличается по длине от первичных.
Если дальше стоит глушитель, на конце вторичной трубы ставят банку максимального объёма и сечения с поглощающим материалом внутри. Банка должна вести себя как бесконечное открытое пространство. Всё, что стоит после неё, на резонанс уже не влияет. От этих труб и глушителей нужно только малое сопротивление, нужный уровень шума и тембр.
«Паук» 4-2-1
В тюнинге чаще всего ставят схему 4-2-1. Она легко помещается в серийный кузов и по размерам и форме близка к штатному выпуску. Сначала попарно соединяют трубы первого и четвёртого цилиндров и второго и третьего. Цилиндры в каждой паре отстоят друг от друга на 180 градусов по коленвалу. Затем две трубы сводят в одну на расстоянии, которое соответствует частоте резонанса. Расстояние меряют от клапана по средней линии трубы. Пары соединяют на трети общей длины.
Меня часто спрашивают, какой «паук» выбрать. Однозначного ответа нет. Иногда штатный выпускной коллектор со штатной приёмной трубой работает точно так же. Но сравнить три схемы можно.
Добротность: выигрыш наверху, провал внизу
Настроенный выпуск это колебательная система, и у неё есть добротность. Добротность показывает, во сколько раз колебания на частоте настройки сильнее, чем вдали от неё. Чем она выше, тем больше перепад давления, лучше наполнение и больше прибавка момента. Высокая добротность всегда означает узкий диапазон оборотов. Большой выигрыш по моменту получится только в узкой зоне. Если зона широкая, выигрыш небольшой.
Самая высокая добротность у четырёх раздельных труб, ниже у схемы 4-1, ещё ниже у 4-2-1. Отсюда три следствия.
Первое. Раздельные трубы дают самый большой прирост, но в узком диапазоне. Мотор резко подхватывает в зоне резонанса и не тянет на других оборотах. Такой однорежимный мотор просит многоступенчатую коробку, в автомобилях такие системы не применяют. Схема 4-1 мягче, её ставят в основном для кольцевых гонок. Рабочий диапазон шире, провалы меньше, но и прибавка меньше. Об эластичности здесь речи нет, но если главное это высокая скорость, под такой мотор подбирают коробку, а пилот учится им управлять. Схема 4-2-1 ещё ровнее, рабочий диапазон широкий, прибавка ещё меньше. Её ставят для ралли и в тюнинге дорожных машин, где режимы постоянно меняются и нужен ровный момент в широком диапазоне оборотов.
Второе. На оборотах вдвое ниже резонансных фаза отражённой волны поворачивается на 180 градусов. В фазе перекрытия к клапану вместо разрежения приходит волна давления и мешает продувке. На этих оборотах момент проваливается, и чем больше прибавка наверху, тем глубже провал внизу. Настройкой системы управления двигателем эту потерю не компенсировать. Мотор придётся держать в его рабочем диапазоне.
С провалом борются несколькими способами. Первый: заслонки с электронным управлением у выпускных окон головки. На низкой кратной частоте заслонка частично перекрывает канал и мешает ударным волнам, добротность падает в разы. Сужение сечения на низких оборотах не страшно, газов там мало. Второй: коллекторы A.R. Они слабо сопротивляются потоку, когда давление в коллекторе ниже, чем у клапана, и сильнее сопротивляются обратному потоку. Третий: несовпадение отверстий в головке и коллекторе. Отверстие в коллекторе больше, чем в головке, верхние кромки совпадают, а по нижней остаётся ступенька 1–2 мм. Принцип тот же, что у конуса A.R.: из головки в трубу газ идёт по шерсти, обратно против шерсти. Последние два способа проблему полностью не решают, потому что даже по шерсти поток идёт чуть хуже, чем по гладкой трубе. Несовпадение отверстий, кстати, стандартное решение на многих серийных моторах, хотя многие тюнеры принимают его за заводской брак.
Третье. Кратность работает и вверх. Если настроить выпуск на 4000 об/мин, провал появится и на 8000 об/мин, если система там ещё работает.
Требования к конструкции
В системе не должно быть других отражающих элементов. Они создают лишние резонансы и размазывают энергию волны по частотам. Значит, внутри труб не должно быть резких изменений сечения, выступающих углов и стыков. Радиусы изгиба делают такими большими, как позволяет компоновка мотора. Длины от клапана до места соединения по средней линии трубы должны быть по возможности одинаковыми.
Ударная волна несёт энергию, и чем её больше, тем больше полезной работы. Мера энергии газа это температура. Поэтому трубы до места соединения лучше теплоизолировать. Обычно их обматывают термостойкой лентой, как правило асбестовой, и крепят хомутами или стальной проволокой.
Гибкие соединения
На переднеприводных машинах с поперечным мотором силовой агрегат качается относительно кузова. Опоры принимают весь реактивный момент от приводов колёс, и крен мотора в продольном направлении бывает большим. Многое зависит от жёсткости опор, но головка блока нередко смещается на 20–50 мм при переходе от торможения двигателем к разгону на низших передачах. Если выпуск сделать полностью жёстким, конец глушителя будет ходить вверх-вниз на 500–600 мм. Это больше дорожного просвета большинства машин. Если трубу закрепить за кузов, подвес глушителя станет дополнительной опорой мотора и начнёт принимать реактивный момент колёс. Тогда будут постоянно рваться подвесы или ломаться трубы.
Поэтому между трубами ставят гибкое соединение. Приёмная труба ходит вместе с мотором, а остальная система остаётся параллельной кузову. Чаще всего это гофрированная труба или шаровое соединение: полусферическая шайба, к которой пружинами прижата ответная часть. Соединение ставят как можно ближе к оси качания мотора на опорах, тогда трубы меньше смещаются относительно кузова.
Для настроенного выпуска лучше шаровое соединение. Гофра искажает форму трубы изнутри и создаёт паразитные резонансы. И ещё одно замечание по такой компоновке. Когда мощность и момент на передней оси растут после доработки мотора, штатные опоры перегружаются, и мотор начинает прыгать под капотом сильнее разумного.
Как настраивают выпуск на практике
На ощущения здесь полагаться нельзя, нужен измерительный прибор. Он должен мерить хотя бы два параметра: вращающий момент и обороты. Лучший вариант это моторный динамометрический стенд.
Порядок обычно такой. Для подготовленного мотора делают экспериментальный выпуск. Мотор стоит на стенде, кузова нет, поэтому трубы могут быть самой простой формы. Система должна легко разбираться и менять длины. Быстрый результат дают телескопические вставки.
Если вы хотите получить от мотора максимум, готовьтесь к большому числу экспериментов. Расчёт с первого раза в точку не попадает. Он даёт только примерный район. Уверенность дают опыт и прошлые удачные эксперименты с похожими моторами.
На какие обороты настраивать? Мы добиваемся максимальной мощности. Значит, прибавку момента выгодно получить там, где наполнение и момент начинают заметно падать из-за высоких оборотов и мощность перестаёт расти. Там небольшая прибавка момента даёт большой выигрыш в мощности.
Чтобы найти эти обороты, нужна кривая момента с ненастроенным выпуском, например со штатным коллектором, открытым в атмосферу. Такие замеры шумные и вонючие, но без них не обойтись. Защитите слух и обеспечьте хорошую вентиляцию. Когда частота настройки известна, мотор нагружают так, чтобы на полностью открытом дросселе обороты встали в нужную точку.
Дальше подбирают приёмную трубу или «паук», а точнее длину труб, чтобы получить прибавку момента на этих оборотах. Попадание стенд покажет сразу ростом усилия. Быстрее всего работать с телескопическими трубами и менять длину на работающем под нагрузкой моторе. Здесь нужна осторожность. Можно обжечься, а мотор под полной нагрузкой может разрушиться. Бывали аварии, когда обломки блока цилиндров пробивали кузов и влетали в салон.
Когда «паук» найден, так же настраивают вторичную трубу. Остальные элементы должны только не испортить результат. Трубы и глушитель, которые пойдут на машину, пристыковывают к настроенным элементам и проверяют, что настройка сохранилась или ухудшилась незначительно. После этого проектируют и делают рабочую систему, которая встанет в туннель кузова. Работа большая, и без специального оборудования её вряд ли сделать.
На настройку выпуска влияет много факторов. Известный американский специалист по спортивным моторам Smokey Yunick считал, что настраивать надо всё вместе: выпуск, впускные и выпускные каналы головки, форму камеры сгорания, фазы газораспределения, фазировку двигателя, впускной коллектор, систему питания и зажигание. По его словам, любое изменение в одном узле требует перенастройки остальных. Иначе в худшем случае можно навредить, а в лучшем не получить всей пользы.
В фазе перекрытия, когда работает настроенный выпуск, газ идёт насквозь из впускного коллектора через камеру сгорания в выпускной. Впускной коллектор тоже колебательная система со своими резонансами, и его геометрия влияет на перепад давления. У моторов с широким перекрытием впуск влияет слабее выпуска, но настраивать их надо вместе. У серийных моторов с узкими фазами настройка впускного коллектора, пожалуй, единственный способ получить резонансный наддув.
Впрыск и карбюратор
Мотор с впрыском настраивать проще по трём причинам.
У впрыскового мотора впускной коллектор может быть любой формы, его не ограничивает конструкция карбюратора. Возможностей для настройки больше.
На кратных оборотах обратный перепад давления вредит впрысковому мотору намного меньше. Карбюратор распыляет топливо при любом движении воздуха в диффузоре. Один и тот же воздух за такт проходит через карбюратор сначала из камеры сгорания к фильтру, а потом обратно, и смесь переобогащается. Электронный впрыск дозирует топливо по программе. Программируемый угол опережения зажигания тоже уменьшает вред от обратной волны. Программа управляет и заслонками на выпуске, о которых я писал выше.
Карбюратору для хорошей смеси на низких оборотах нужен диффузор, то есть сужение. На высоких оборотах оно мешает потоку. Сдвоенные горизонтальные карбюраторы Weber, Dell'Orto или Solex частично решают задачу. Каждый цилиндр получает трубу нужной длины и большого сечения. С переобогащением они всё равно не справляются.
Высоко поднятые трубы

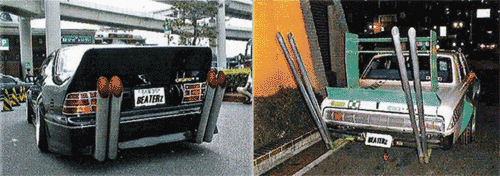

Наверняка вы видели фотографии американских машин, у которых выхлопные трубы выведены из-под заднего бампера почти до крыши. За движущейся машиной образуется зона разрежения. Если вывести конец трубы туда, где разрежение сильнее всего, статическое давление во всём выпуске и у выпускного клапана упадёт. Наполнение тем лучше, чем ниже давление у выпускного клапана, поэтому решение рабочее. В тюнинге оно ещё и заметно выглядит.
Что из этого следует
Другой выпуск, даже очень похожий на спортивный, сам по себе лошадиных сил не добавит. Если у вас нет возможности настроить систему под ваш мотор, разумнее купить полный комплект для доработки у того, кто уже провёл испытания и знает результат. В такой комплект входят как минимум распредвал, впускной и выпускной коллекторы и программа для блока управления двигателем.
